Omschrijving

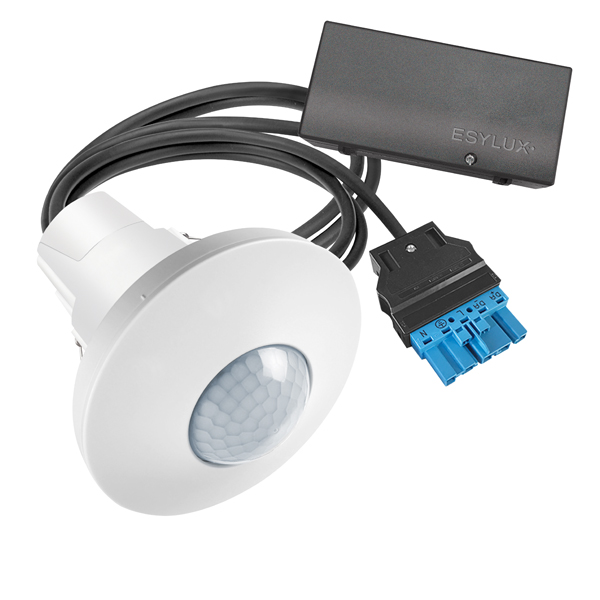

DALI-2-gecertificeerde aanwezigheidssensor voor plafondmontage, geïntegreerde DALI-2-regeleenheid en voeding (250 mA), WAGO WINSTA® ingang en uitgang 2.0 m. DALI-2-gecertificeerde plafondaanwezigheidssensoren met geïntegreerde DALI-2-regeleenheid en -spanningsvoorziening (250 mA). Ruimteoverkoepelende lichtsturing van maximaal 16 groepen. Gemakkelijk aan te passen aan individuele en complexe ruimtesituaties. Adaptieve HCL-lichtregeling voor energie-efficiënte Human Centric Lighting (SymbiLogic). 16A-relais voor het schakelen van HVAC en aanvullende verlichting. 4 impulsgeveringangen (potentiaalvoerend). Veelzijdige handmatige oversturingsmogelijkheden en maximaal 16 scènes. Automatisch omschakelen van groepen bij een veranderd ruimtegebruik. Weekdag- en tijdsafhankelijke besturingsopties per groep. Energiebesparend en tijdgestuurd uitschakelen van DALI-bedrijfsapparaten (Power-Cut-Off). Zwermfunctie voor meer comfort op de werkplek. Centrale functies voor oversturing van bepaalde gebieden of het hele gebouw. Uitgebreid configureerbare nachtmodus, bijv. voor gezondheidsinstellingen. Handmatig of automatisch in te schakelen alarmfuncties. Snelle start met fabrieksinstellingen in broadcast-modus. Individuele groepen direct klaar voor gebruik met fabrieksinstellingen. Eenvoudig configureren via ESY-app via bi-directionele Bluetooth-interface. Eenvoudig documenteren en beheren van geconfigureerde projecten via ESY-app (bijv. als PDF-rapport). Opbouwmontage met toebehoren. 2,0 m voorgeconfectioneerde WAGO WINSTA® toevoer- en afvoerleiding. Technische gegevens: Apparaatcategorie: Plafondaanwezigheidssensor; Leveringsomvang: Inclusief lensmasker; Op afstand te bedienen: ja; Montagevariant: Plafondinbouw; Montageplaats: Plafond; Type aansluiting: Insteekklem; Connector: WAGO WINSTA® MIDI Cod. I; Aansluitbare kabeldiameter: 1.5 – 2.5 mm²; Lengte aansluitkabel: 1.85 m; Afmetingen: Hoogte 121 mm, Ø 108 mm; Gewicht: 0,776 kg; Materiaal: UV-gestabiliseerd polycarbonaat; Beschermingsgraad: IP20; Beschermingsgraad met toebehoren: IP54 met opbouwdoos (separaat bestellen); Toegestane omgevingstemperatuur: -25 °C...+50 °C; Relatieve luchtvochtigheid: 5 – 93 %, niet condenserend; Kleur: wit, overeenkomstig RAL 9010; Besturingssysteem: DALI-2; Beschermingsklasse: I; Nom. spanning: 230 V ~ / 50 – 60 Hz; Uitgangsspanning: 16 V DC; Inschakelstroom: 20 A / 110 µs; Uitgangsstroom: 250 mA; Lekstroom: 250 mA; Nullaststroom DALI: 2 mA; Piekstroom DALI: 2 mA; Opgenomen vermogen: 5 W; Stand-byverbruik: < 0,4 W; Detectiehoek: 360°; Detectieafstand schuin: Ø 8 m; Detectieafstand frontaal: Ø 6 m; Detectieafstand aanwezigheidsbereik: Ø 4 m; Detectiebereik: tot 50 m²; Aanpassing bereik: Mechanisch met meegeleverd op maat te knippen lensmasker; Aanbevolen Montagehoogte: 3 m; Max. Aanbevolen Montagehoogte: 5 m; Helderheidswaarde: 5 – 2000 lx; frequentiebereik: 2,4 GHz; Aantal HVAC-kanalen: 1; Aantal lichtgroepen: 16; Impulsgeveringang verlichting: 4; DALI-2 apparaattype: Regeleenheid na -103, Invoerapparaat na -301 (impulsgever), Invoerapparaat na -302 (schakelaar, absolute waarden), Invoerapparaat na -303 (aanwezigheidssensor en bewegingsmelder), Invoerapparaat na -304 (lichtsensor); Modus: Volautomatisch, Halfautomatisch, Handmatige bediening, Automatische helderheidsregeling, Automatische trapverlichting; Constante lichtregeling: ja; Geïntegreerde tijdschakelklok: ja; Gevoeligheid instelbaar: ja; Kanaal: C1-C16, HVAC Verlichting; Functie: Regelen, Regelen, Dimmen, schakelen; Schakelvermogen: 230 V/50 Hz2300 W/10 A (cos phi = 1)1150 VA/5 A (cos phi = 0,5)600 W LED; Schakelcontact: maakcontact / potentiaalvrij; Impulsgeveringang: ja.
