Omschrijving

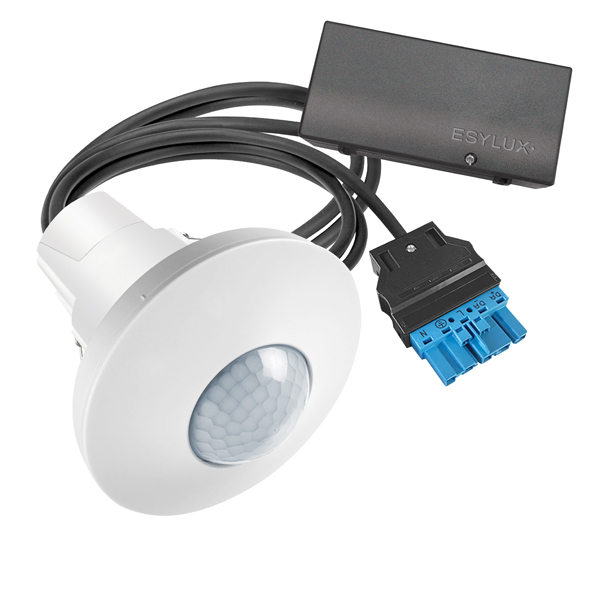

DALI-2-gecertificeerde aanwezigheidssensor voor plafondmontage, geïntegreerde DALI-2-regeleenheid en voeding (250 mA), WAGO WINSTA® ingang en uitgang 2.0 m. DALI-2-gecertificeerde plafondaanwezigheidssensoren met geïntegreerde DALI-2-regeleenheid en -spanningsvoorziening (250 mA). Ruimteoverkoepelende lichtsturing van maximaal 16 groepen. Gemakkelijk aan te passen aan individuele en complexe ruimtesituaties . Aanwezigheids- en daglichtafhankelijke constante lichtregeling voor optimale energie-efficiëntie . 16A-relais voor het schakelen van HVAC en aanvullende verlichting . 4 impulsgeveringangen (potentiaalvoerend). Veelzijdige handmatige oversturingsmogelijkheden en maximaal 16 scènes. Automatisch omschakelen van groepen bij een veranderd ruimtegebruik. Weekdag- en tijdsafhankelijke besturingsopties per groep. Energiebesparend en tijdgestuurd uitschakelen van DALI-bedrijfsapparaten (Power-Cut-Off). Zwermfunctie voor meer comfort op de werkplek. Centrale functies voor oversturing van bepaalde gebieden of het hele gebouw . Snelle start met fabrieksinstellingen in broadcast-modus. Individuele groepen direct klaar voor gebruik met fabrieksinstellingen. Eenvoudig configureren via ESY-app via bi-directionele Bluetooth-interface . Eenvoudig documenteren en beheren van geconfigureerde projecten via ESY-app (bijv. als PDF-rapport). 2,0 m voorgeconfectioneerde WAGO WINSTA® toevoer- en afvoerleiding. Technische gegevens: Apparaatcategorie: Plafondaanwezigheidssensor; Leveringsomvang: Inclusief lensmasker; Op afstand te bedienen: ja; Montagevariant: Plafondinbouw; Montageplaats: Plafond; Type aansluiting: Insteekklem; Connector: WAGO WINSTA® MIDI Cod. I; Aansluitbare kabeldiameter: 1.5 – 2.5 mm²; Lengte aansluitkabel: 1.85 m; Afmetingen: Hoogte 121 mm, Ø 108 mm; Gewicht: 0,891 kg; Materiaal: UV-gestabiliseerd polycarbonaat; Beschermingsgraad: IP20; Toegestane omgevingstemperatuur: -25 °C...+50 °C; Relatieve luchtvochtigheid: 5 – 93 %, niet condenserend; Kleur: wit, overeenkomstig RAL 9010; Besturingssysteem: DALI-2; Beschermingsklasse: II; Nom. spanning: 230 V ~ / 50 – 60 Hz; Uitgangsspanning: 16 V DC; Inschakelstroom: 20 A / 110 µs; Uitgangsstroom: 250 mA; Lekstroom: 250 mA; Nullaststroom DALI: 2 mA; Piekstroom DALI: 2 mA; Opgenomen vermogen: 5 W; Stand-byverbruik: < 0,4 W; Detectiehoek: 360°; Detectieafstand schuin: Ø 8 m; Detectieafstand frontaal: Ø 6 m; Detectieafstand aanwezigheidsbereik: Ø 4 m; Detectiebereik: tot 50 m²; Aanpassing bereik: Mechanisch met meegeleverd op maat te knippen lensmasker; Aanbevolen Montagehoogte: 3 m; Max. Aanbevolen Montagehoogte: 5 m; Helderheidswaarde: 5 – 2000 lx; Aantal HVAC-kanalen: 1; Aantal lichtgroepen: 16; Impulsgeveringang verlichting: 4; DALI-2 apparaattype: Regeleenheid na -103, Invoerapparaat na -301 (impulsgever), Invoerapparaat na -302 (schakelaar, absolute waarden), Invoerapparaat na -303 (aanwezigheidssensor en bewegingsmelder), Invoerapparaat na -304 (lichtsensor); Modus: Volautomatisch, Halfautomatisch, Handmatige bediening, Automatische helderheidsregeling, Automatische trapverlichting; Constante lichtregeling: ja; Geïntegreerde tijdschakelklok: ja; Kanaal: C1-C16, HVAC Verlichting; Functie: Regelen, Regelen, Dimmen, schakelen; Schakelvermogen: 230 V/50 Hz2300 W/10 A (cos phi = 1)1150 VA/5 A (cos phi = 0,5)600 W LED; Schakelcontact: maakcontact / potentiaalvrij; Impulsgeveringang: ja.
