Omschrijving

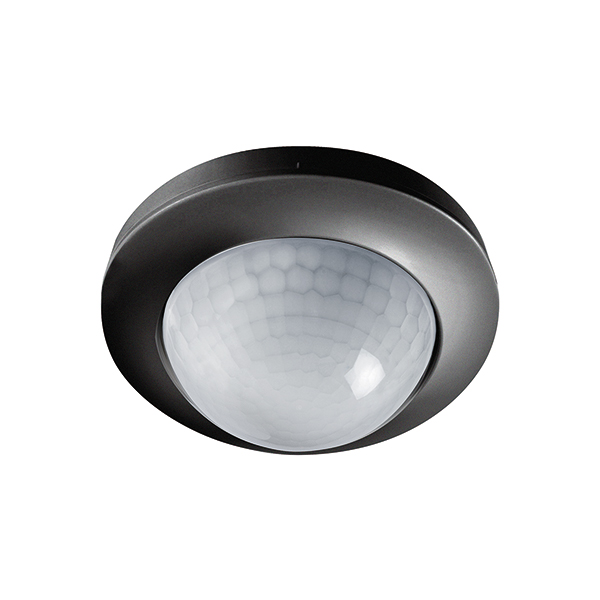

360° aanwezigheidssensor voor plafondmontage, inbouw, bereik ca. Ø 24 m, 2x lichtkanalen, KNX-bus. KNX Aanwezigheidssensor voor plafondinbouw met 360° detectiehoek. Bereik tot 24 m diameter bij een aanbevolen montagehoogte van 3 meter voor comforttoepassingen. Te gebruiken in het KNX-bussysteem (EIB), TP (2-draads bus) in combinatie met andere KNX-componenten. Instellen van parameters en functies via ETS (Engineering Tool Software). Met de functie "Schakelen" ideaal voor installatie op grote hoogte tot 10 m in onder meer sporthallen en magazijnen. Handmatig, tijdelijk schakelen/dimmen met eindgebruiker-afstandsbediening. Communicatieobjecten (volledige lijst met communicatieobjecten op www.esylux.com), Constante lichtregeling of schakelen, Verwarming, ventilatie en airco (HVAC), Blokkering voor verwarming, ventilatie en airco (HVAC), Uitgang lichtwaarde (2 bytes), Statusmelding, Aanwezigheidsuitgang HVAC (verwarming, ventilatie, airco), Te gebruiken als master of slave, KNX-schakelaarsturing voor verlichtingskanalen, Vol- of halfautomatisch, Oriëntatieverlichting met keuze uit 2 lichtwaarden 10 % - 50 %, Testmodus, Correctiefactor voor ruimteverlichting, Alarmuitgang. Standaarduitvoering als inbouwapparaat, Gevoeligheid sensor bereik 1 t/m 4. Opbouw of plafondinbouw met Toebehoren mogelijk. Afdekraam en designring eenvoudig verwisselbaar/overschilderbaar (als accessoire verkrijgbaar in de kleur zilver). Gerichte afscherming van de zone met behulp van meegeleverd lensmasker. Technische gegevens: Apparaatcategorie: Plafondaanwezigheidssensor; Leveringsomvang: inclusief lensmasker; Op afstand te bedienen: ja; Montagevariant: Inbouw / apparaatdoos Ø 68 mm; Montageplaats: Plafond; Type aansluiting: Insteekklem; Aansluitbare kabeldiameter: 0.6 – 0.8 mm²; Afmetingen: Hoogte 70 mm, Ø 108 mm; Gewicht: 0,128 kg; Materiaal: UV-gestabiliseerd polycarbonaat; Beschermingsgraad: IP20; Toegestane omgevingstemperatuur: 5 °C...+50 °C; Relatieve luchtvochtigheid: 5 – 93 %, niet condenserend; Kleur: zwart, overeenkomstig RAL 9005; Besturingssysteem: KNX; Beschermingsklasse: III; Nom. spanning: 29 – 31 V DC; Opgenomen vermogen: 0.2 W; Stroomopname: 6 mA; Detectiehoek: 360°; Detectieafstand schuin: Ø 24 m; Detectieafstand frontaal: Ø 11 m; Detectieafstand aanwezigheidsbereik: Ø 8 m; Detectiebereik: tot 453 m²; Aanbevolen Montagehoogte: 3 m; Max. Aanbevolen Montagehoogte: 5 m; Helderheidswaarde: 5 – 2000 lx; Aantal verlichtingskanalen: 2; Aantal HVAC-kanalen: 1; Impulsgeveringang verlichting: 2; Impulsgeveringang HVAC: ja; Slave-ingang: ja; Modus: Halfautomatisch, Volautomatisch; Uitschakelvertraging: 300 s; Inschakelvertraging: 30 s; Constante lichtregeling: ja; Gevoeligheid instelbaar: ja; KNX-ingang: handmatige lichtregeling, blokkeringen, reset, slave; KNX-uitgang: aanwezigheid, status, lichtwaarde, HVAC; KNX-functies: Aanwezigheidssimulatie, Handmatige bediening, Master-/slave-functie, Gevoeligheid instelbaar, Nachtlichtfunctie, Signaal cyclisch verzenden; Kanaal: C1 Verlichting; Functie: schakelen, Regelen; Schakelcontact: Bussysteem; nalooptijd: 30 s...720 min (stapsgewijs verstelbaar); Oriëntatieverlichting: gedeactiveerd/10 – 50 %, keuze uit 2 waarden; nalooptijd oriëntatieverlichting: 60 s...250 min; Kanaal: C2 Verlichting; Functie: schakelen, Regelen; Offset-instelling: instelling c2 ten opzichte van c1 (-50 % tot +50 %); Schakelcontact: Bussysteem; nalooptijd: 10 s...60 min (stapsgewijs verstelbaar); Oriëntatieverlichting: gedeactiveerd/10 – 50 %, keuze uit 2 waarden; nalooptijd oriëntatieverlichting: 60 s...250 min; Kanaal: C3 HVAC; Functie: schakelen; Inschakelvertraging: 120 s...30 min; nalooptijd: 30 s...720 min (stapsgewijs verstelbaar).
