Omschrijving

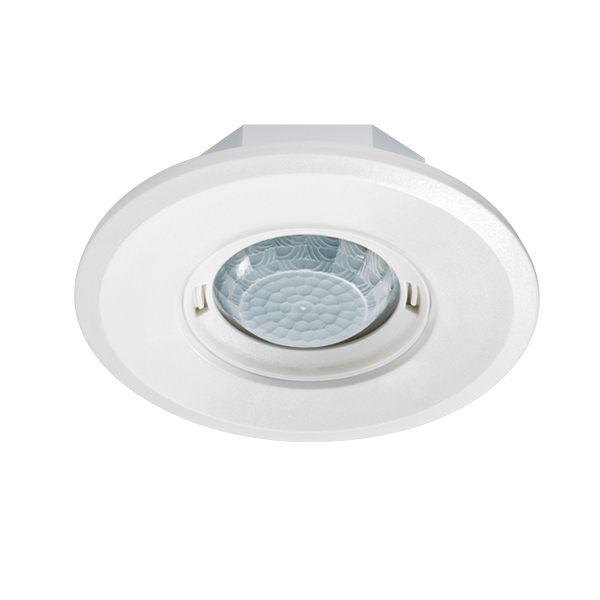

Plafondaanwezigheidssensor 360° inbouw, bereik ca. Ø 8 m, KNX-bus. Design-KNX-aanwezigheidssensor voor plafondinbouw met detectiehoek van 360°. Bereik met een diameter van ca. 8 meter bij een aanbevolen montagehoogte van 3 m (maximale montagehoogte 5 m). Te gebruiken in het KNX-bussysteem (EIB), TP (2-draads bus) in combinatie met andere KNX-componenten. Instellen van parameters en functies via ETS (Engineering Tool Software). Handmatig, tijdelijk schakelen/dimmen met eindgebruiker-afstandsbediening. Communicatieobjecten (volledige lijst met communicatieobjecten op www.esylux.com), Constante lichtregeling of schakelen, Verwarming, ventilatie en airco (HVAC), Blokkering voor verwarming, ventilatie en airco (HVAC), Uitgang lichtwaarde (2 bytes), Statusmelding, Aanwezigheidsuitgang HVAC (verwarming, ventilatie, airco), Te gebruiken als master of slave, KNX-schakelaarsturing voor verlichtingskanalen, Vol- of halfautomatisch, Oriëntatieverlichting met keuze uit 2 lichtwaarden 10 % - 50 %, Testmodus, Correctiefactor voor ruimteverlichting, Gevoeligheid sensor instelbaar 1 t/m 4. Standaarduitvoering als inbouwapparaat. Plafondinbouw met toebehoren mogelijk. Gerichte afscherming van de zone met behulp van meegeleverd lensmasker. Technische gegevens: Apparaatcategorie: Plafondaanwezigheidssensor; Leveringsomvang: inclusief lensmasker; Op afstand te bedienen: ja; Montagevariant: Inbouw / apparaatdoos Ø 68 mm; Montageplaats: Plafond; Type aansluiting: Insteekklem; Aansluitbare kabeldiameter: 0.6 – 0.8 mm²; Afmetingen: Hoogte 30 mm, Ø 94 mm; Gewicht: 0,073 kg; Materiaal: UV-gestabiliseerd polycarbonaat; Beschermingsgraad: IP20; Toegestane omgevingstemperatuur: -25 °C...+50 °C; Relatieve luchtvochtigheid: 5 – 93 %, niet condenserend; Kleur: wit, overeenkomstig RAL 9010; Besturingssysteem: KNX; Beschermingsklasse: III; Nom. spanning: 29 – 31 V DC; Opgenomen vermogen: 0.2 W; Stroomopname: 6 mA; Detectiehoek: 360°; Detectieafstand schuin: Ø 8 m; Detectieafstand frontaal: Ø 6 m; Detectieafstand aanwezigheidsbereik: Ø 4 m; Detectiebereik: tot 50 m²; Aanbevolen Montagehoogte: 2.5 m; Max. Aanbevolen Montagehoogte: 5 m; Helderheidswaarde: 3 – 1000 lx; Aantal verlichtingskanalen: 2; Aantal HVAC-kanalen: 1; Impulsgeveringang verlichting: 2; Impulsgeveringang HVAC: ja; Slave-ingang: ja; Modus: Halfautomatisch, Volautomatisch; Constante lichtregeling: ja; KNX-ingang: handmatige lichtregeling, blokkeringen, reset, slave; KNX-uitgang: aanwezigheid, status, lichtwaarde, HVAC; KNX-functies: Aanwezigheidssimulatie, Handmatige bediening, Master-/slave-functie, Nachtlichtfunctie, Gevoeligheid instelbaar, Signaal cyclisch verzenden; Kanaal: C1 Verlichting; Functie: schakelen, Regelen; Schakelcontact: Bussysteem; nalooptijd: 30 s...720 min (stapsgewijs verstelbaar); Oriëntatieverlichting: gedeactiveerd/10 – 50 %, keuze uit 2 waarden; nalooptijd oriëntatieverlichting: 60 s...240 min; Kanaal: C2 Verlichting; Functie: schakelen, Regelen; Offset-instelling: instelling c2 ten opzichte van c1 (-50 % tot +50 %); Schakelcontact: Bussysteem; nalooptijd: 10 s...60 min (stapsgewijs verstelbaar); Oriëntatieverlichting: gedeactiveerd/10 – 50 %, keuze uit 2 waarden; nalooptijd oriëntatieverlichting: 60 s...250 min; Kanaal: C3 HVAC; Functie: schakelen; Schakelcontact: Bussysteem; Inschakelvertraging: 120 s...30 min; nalooptijd: 10 s...60 min (stapsgewijs verstelbaar).
