Omschrijving

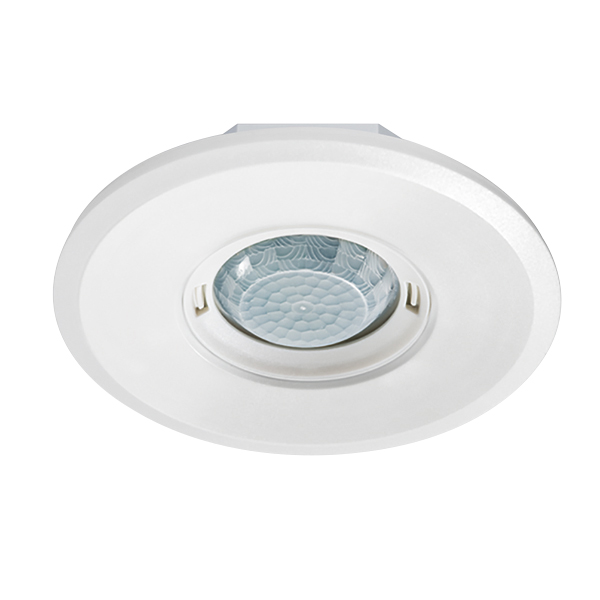

Plafondaanwezigheidssensor 360° inbouw, bereik ca. Ø 8 m, KNX-bus. KNX Design-plafondaanwezigheidssensor met 360° detectiehoek. Bereik ca. 8 m in Ø bij een aanbevolen montagehoogte van 3 m (max. montagehoogte 5m).. Toepasbaar in KNX(EIB)-bussysteem, TP (2-draads bus) in combinatie met andere KNX-componenten.. Parameters en functies in te stellen via ETS (Engineering-Tool-Software). Handmatig, tijdelijk schakelen/dimmen via User-afstandsbediening.. Communicatieobjecten (complete lijst met communicatieobjecten op website www.esylux.com), constante lichtregeling of schakelen, verwarming, ventilatie en airco (HVAC), blokkering voor verwarming, ventilatie en airco (HVAC), uitgang lichtwaarde (2 Byte), statusmelding, aanwezigheidsuitgang (HVAC), toepasbaar als master en slave, KNX-pulsdrukkeraansturing voor lichtkanalen, vol- of halfautomatisch, oriëntatieverlichting - 2 lichtwaarden naar keuze 10% - 50%, testfunctie, correctiefactor voor verlichting in ruimte, gevoeligheid sensor instelbaar tussen 1 tot 4.. Standaarduitvoering als inbouw-sensor.. Vlakke optiek met design-afdekring van kunststof (Ø 104mm): rond, wit - variabel uitwisselbaar.. Plafondinbouw met accessoire mogelijk.. Gerichte afdekking van detectiebereik door middel van meegeleverd lensmasker. Technische gegevens: Apparaatcategorie: Plafondaanwezigheidssensor; Leveringsomvang: inclusief lensmasker; Op afstand te bedienen: ja; Montagevariant: Inbouw / apparaatdoos Ø 68 mm; Montageplaats: Plafond; Type aansluiting: Insteekklem; Aansluitbare kabeldiameter: 0.6 – 0.8 mm²; Afmetingen: Hoogte 30 mm, Ø 104 mm; Gewicht: 0,08 kg; Materiaal: UV-gestabiliseerd polycarbonaat; Beschermingsgraad: IP20; Toegestane omgevingstemperatuur: -25 °C...+50 °C; Relatieve luchtvochtigheid: 5 – 93 %, niet condenserend; Kleur: wit, overeenkomstig RAL 9010; Besturingssysteem: KNX; Beschermingsklasse: III; Nom. spanning: 29 – 31 V DC; Opgenomen vermogen: 0.2 W; Stroomopname: 6 mA; Detectiehoek: 360°; Detectieafstand schuin: Ø 8 m; Detectieafstand frontaal: Ø 6 m; Detectieafstand aanwezigheidsbereik: Ø 4 m; Detectiebereik: tot 50 m²; Aanbevolen Montagehoogte: 2.5 m; Max. Aanbevolen Montagehoogte: 5 m; Helderheidswaarde: 3 – 1000 lx; Aantal verlichtingskanalen: 2; Aantal HVAC-kanalen: 1; Impulsgeveringang verlichting: 2; Impulsgeveringang HVAC: ja; Slave-ingang: ja; Modus: Halfautomatisch, Volautomatisch; Uitschakelvertraging: 300 s; Inschakelvertraging: 30 s; Constante lichtregeling: ja; KNX-ingang: handmatige lichtregeling, blokkeringen, reset, slave; KNX-uitgang: aanwezigheid, status, lichtwaarde, HVAC; KNX-functies: Aanwezigheidssimulatie, Handmatige bediening, Master-/slave-functie, Nachtlichtfunctie, Gevoeligheid instelbaar, Signaal cyclisch verzenden; Kanaal: C1 Verlichting; Functie: schakelen, Regelen; Schakelcontact: Bussysteem; nalooptijd: 30 s...720 min (stapsgewijs verstelbaar); Oriëntatieverlichting: gedeactiveerd/10 – 50 %, keuze uit 2 waarden; nalooptijd oriëntatieverlichting: 60 s...240 min; Kanaal: C2 Verlichting; Functie: schakelen, Regelen; Offset-instelling: instelling c2 ten opzichte van c1 (-50 % tot +50 %); Schakelcontact: Bussysteem; nalooptijd: 10 s...60 min (stapsgewijs verstelbaar); Oriëntatieverlichting: gedeactiveerd/10 – 50 %, keuze uit 2 waarden; nalooptijd oriëntatieverlichting: 60 s...250 min; Kanaal: C3 HVAC; Functie: schakelen; Schakelcontact: Bussysteem; nalooptijd: 10 s...60 min (stapsgewijs verstelbaar).
