Omschrijving

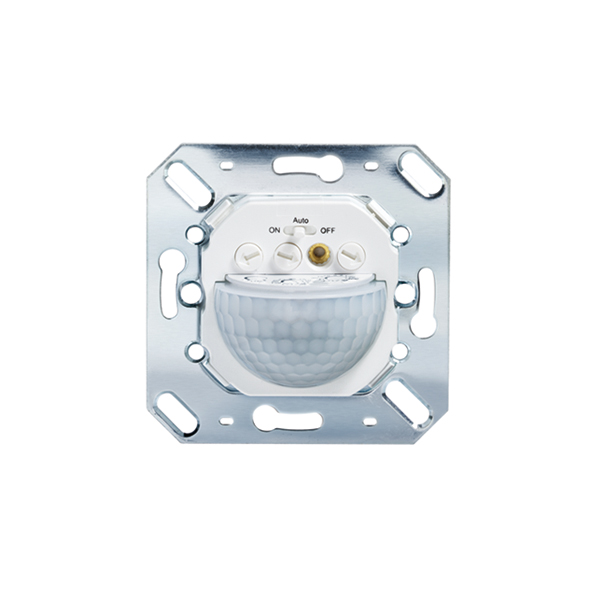

Wandaanwezigheidssensor 180° inbouw, op afstand bedienbaar. Aanwezigheidssensor met 180° detectiehoek voor wandmontage. Automatische lichtregeling op basis van aanwezigheid en daglicht. 16 A hoogvermogenrelais (wolfraam voorloopcontact) speciaal voor het schakelen van capacitieve lasten zoals o.a. EVSA's, fluorescentielampen met parallelcompensatie, compacte fluorescentielampen, spaarlampen. Extra schakelcontact "HVAC" voor het aansturen van verwarming, ventilatie, airconditioning op basis van aanwezigheid. Te programmeren via afstandsbediening, bijv. continulicht AAN/UIT en automatische inleesfunctie voor de actuele lichtwaarde. Afdekraam IP 20 in 5 verschillende kleuren. Uitwisselbaar met merkschakelaars, kan dus direct elke gangbare schakelaar vervangen. Model IP 44 geschikt voor vochtige ruimtes, garages en kelderingangen. Vandalismebestendige afdekkap met rvs schroeven (accessoire). Extra pulsingang voor het individueel handmatig schakelen van de verlichting. Handmatig schakelen mogelijk door middel van geïntegreerde AAN/UIT/AUTO-schakelaar. Voorkomen van ongewenst schakelen, bijv. bij kleine dieren, door het afdekken van de verticale detectiehoek door middel van meegeleverde afdekkap. Universele opbouwdoos IP 20/IP 44 met 3-voudige membraan-kabelinvoer. Uitbreiding van de detectiezone door aansluiting van een slave-aanwezigheidssensor. Ingebouwde impulsfunctie voor het aansturen van trappenhuisautomaten of signaaltoestellen en toepassing in gebouwautomatisering/PLC-techniek. Technische gegevens: Apparaatcategorie: Wandaanwezigheidssensor; Productinformatie: Let op de Verklaring installatieautomaat in het downloadgedeelte van het product.; Op afstand te bedienen: ja; Montagevariant: Inbouw / apparaatdoos Ø 68 mm; Montageplaats: Wand; Type aansluiting: Insteekklem; Aansluitbare kabeldiameter: 1.5 – 2.5 mm²; Afmetingen: Lengte 70 mm x Breedte 70 mm x Hoogte 63 mm; Gewicht: 0,093 kg; Materiaal: UV-gestabiliseerd polycarbonaat; Beschermingsgraad: IP20, IP44 afhankelijk van afdekraam (separaat bestellen); Beschermingsgraad met toebehoren: IP44 afhankelijk van afdekraam (separaat bestellen); Toegestane omgevingstemperatuur: -25 °C...+50 °C; Relatieve luchtvochtigheid: 5 – 93 %, niet condenserend; Kleur: opaal-mat; Besturingssysteem: ON/OFF; Beschermingsklasse: II; Nom. spanning: 230 V ~ / 50 Hz; Inschakelstroom: 800 A / 200 µs; Opgenomen vermogen: 1 W; Detectiehoek: 180° horizontaal, 60° verticaal; Detectieafstand schuin: Ø 16 m; Detectieafstand frontaal: Ø 6 m; Detectieafstand aanwezigheidsbereik: Ø 4 m; Detectiebereik: tot 101 m²; Aanbevolen Montagehoogte: 1.1 m; Max. Aanbevolen Montagehoogte: 2.2 m; Helderheidswaarde: 5 – 2000 lx; Aantal verlichtingskanalen: 1; Aantal HVAC-kanalen: 1; Impulsgeveringang verlichting: 1; Slave-ingang: ja; Max. aantal slave-melders: 6; Modus: Halfautomatisch, Volautomatisch; Uitschakelvertraging: 30 s; Inschakelvertraging: 0 s; Kanaal: C1 Verlichting; Functie: schakelen; Schakelvermogen: 230 V/50 Hz, 16 AX2300 W/10 A (cos phi = 1)1150 VA/5 A (cos phi = 0,5)600 W LED; Schakelcontact: maakcontact / potentiaalvoerend; Impulsgeveringang: ja; Impulsfunctie: ja; nalooptijd: 12 s...30 min (stapsgewijs verstelbaar); Kanaal: C2 HVAC; Functie: schakelen; Schakelvermogen: 100 W/460 VA; Schakelcontact: potentiaalvrij, 230 V ~/2 A, 24 V =/2 A; Impulsfunctie: ja; nalooptijd: 300 s...120 min (stapsgewijs verstelbaar).
