Omschrijving

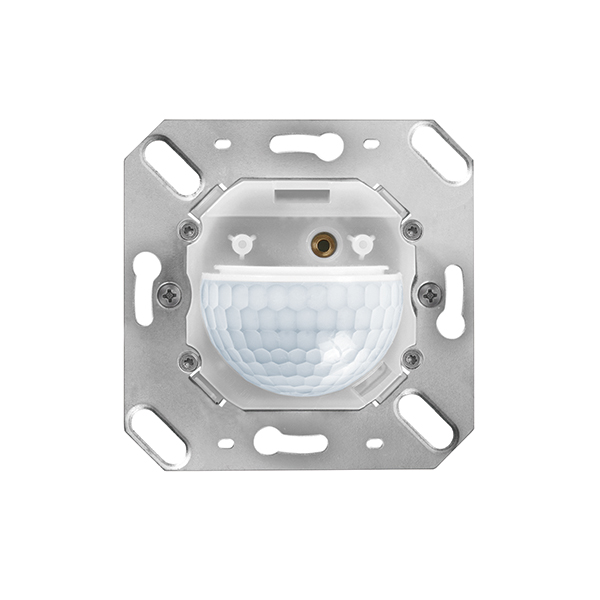

Aanwezigheidssensor voor wandmontage 180°, bereik ca. Ø 16 m, HVAC, MIC, KNX-bus, op afstand bedienbaar. KNX aanwezigheidssensor met 180° detectiehoek voor wandmontage. Bereik tot 16 m diameter bij een aanbevolen montagehoogte van 1,1 - 2,2 meter. Geïntegreerde akoestische sensor: ideaal voor toepassing in onoverzichtelijke ruimtes met veel hoeken. Te gebruiken in het KNX-bussysteem (EIB), TP (2-draads bus) in combinatie met andere KNX-componenten. Instellen van parameters en functies via ETS (Engineering Tool Software). Handmatig, tijdelijk schakelen/dimmen met eindgebruiker-afstandsbediening. Communicatieobjecten (volledige lijst met communicatieobjecten op www.esylux.com), Constante lichtregeling of schakelen, Verwarming, ventilatie en airco (HVAC), Blokkering voor verwarming, ventilatie en airco (HVAC), Uitgang lichtwaarde (2 bytes), Statusmelding, Aanwezigheidsuitgang HVAC (verwarming, ventilatie, airco), Te gebruiken als master of slave, KNX-schakelaarsturing voor verlichtingskanalen, Vol- of halfautomatisch, Oriëntatieverlichting met keuze uit 2 lichtwaarden 0 % - 50 %, Testmodus, Correctiefactor voor ruimteverlichting, Nachtlichtfunctie. Gerichte afscherming van de zone met behulp van meegeleverd lensmasker. Technische gegevens: Apparaatcategorie: Wandaanwezigheidssensor; Op afstand te bedienen: ja; Montagevariant: Inbouw / apparaatdoos Ø 68 mm; Montageplaats: Wand; Type aansluiting: Insteekklem; Aansluitbare kabeldiameter: 0.6 – 0.8 mm²; Afmetingen: Lengte 70 mm x Breedte 70 mm x Hoogte 53 mm; Gewicht: 0,045 kg; Materiaal: UV-gestabiliseerd polycarbonaat; Beschermingsgraad: IP20, IP44 afhankelijk van afdekraam (separaat bestellen); Beschermingsgraad met toebehoren: IP44 afhankelijk van afdekraam (separaat bestellen); Toegestane omgevingstemperatuur: -25 °C...+50 °C; Relatieve luchtvochtigheid: 5 – 93 %, niet condenserend; Kleur: wit, overeenkomstig RAL 9010; Besturingssysteem: KNX; Beschermingsklasse: III; Nom. spanning: 29 – 31 V DC; Opgenomen vermogen: 0.2 W; Stroomopname: 6 mA; Detectiehoek: 180° horizontaal, 60° verticaal; Detectieafstand schuin: Ø 16 m; Detectieafstand frontaal: Ø 12 m; Detectieafstand aanwezigheidsbereik: Ø 8 m; Detectiebereik: tot 101 m²; Aanbevolen Montagehoogte: 1.1 m; Max. Aanbevolen Montagehoogte: 2.2 m; Helderheidswaarde: 5 – 2000 lx; Aantal verlichtingskanalen: 2; Aantal HVAC-kanalen: 1; Impulsgeveringang verlichting: 1; Slave-ingang: ja; Modus: Halfautomatisch, Volautomatisch; Uitschakelvertraging: 300 s; Inschakelvertraging: 30 s; Constante lichtregeling: ja; Gevoeligheid instelbaar: ja; KNX-ingang: handmatige lichtregeling, blokkeringen, slave; KNX-uitgang: aanwezigheid, status, lichtwaarde, HVAC; KNX-functies: Aanwezigheidssimulatie, Handmatige bediening, Master-/slave-functie, Nachtlichtfunctie, Gevoeligheid instelbaar, Signaal cyclisch verzenden; Kanaal: C1 Verlichting; Functie: schakelen, Regelen; Schakelcontact: Bussysteem; nalooptijd: 60 s...30 min (stapsgewijs verstelbaar); Oriëntatieverlichting: gedeactiveerd/0 – 50 %, keuze uit 2 waarden; nalooptijd oriëntatieverlichting: 60 s...250 min; Kanaal: C2 Verlichting; Functie: schakelen, Regelen; Offset-instelling: instelling c2 ten opzichte van c1 (-50 % tot +50 %); Schakelcontact: Bussysteem; nalooptijd: 10 s...60 min (stapsgewijs verstelbaar); Oriëntatieverlichting: gedeactiveerd/0 – 50 %, keuze uit 2 waarden; nalooptijd oriëntatieverlichting: 60 s...250 min; Kanaal: C3 HVAC; Functie: schakelen; Inschakelvertraging: 120 s...30 min; nalooptijd: 10 s...60 min (stapsgewijs verstelbaar).
