Omschrijving

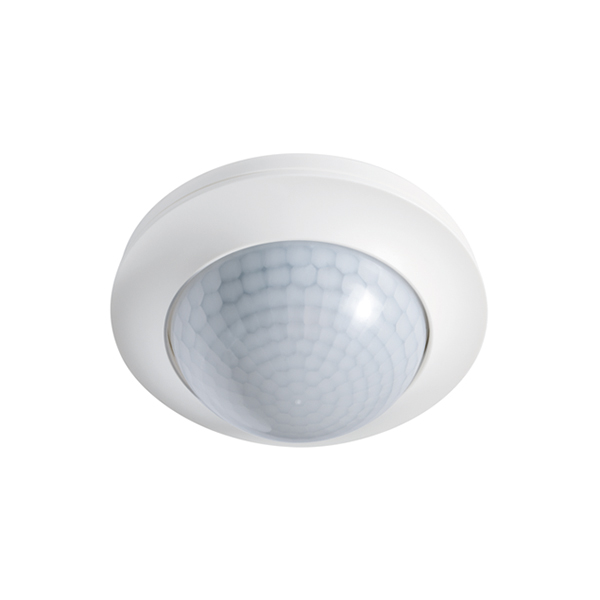

Plafondaanwezigheidssensor 360° inbouw, bereik ca. elliptische Ø 32 x 4 m, 1 - 10 V = contact, HVAC-kanaal. Aanwezigheidssensor met 360° detectiehoek voor plafondmontage. Bereik tot 32 m, elliptisch detectiebereik van 32 m in lengterichting en 4 m in de breedte, bij een montagehoogte van 10 m (maximale montagehoogte ca. 10 m). Automatische lichtregeling (kanaal 1), afhankelijk van aanwezigheid en daglicht (1-10 V = interface). Extra schakelcontact (kanaal 2) HVAC voor het schakelen van een andere lichtbron of voor het aansturen van verwarming/ventilatie/airco op basis van aanwezigheid. 16 A hoogvermogenrelais (wolfraam voorloopcontact) speciaal voor het schakelen van capacitieve lasten zoals o.a. EVSA's, fluorescentielampen met parallelcompensatie, compacte fluorescentielampen, spaarlampen. Ingebouwd fabrieksprogramma dus onmiddellijk bedrijfsklaar. Eenvoudig te programmeren via afstandsbediening met "blue mode"-technologie. Afscherming van storingsbronnen door regeling van de gevoeligheid via DIP-schakelaar. Extra pulsingang per kanaal. De melder kan vol- of halfautomatisch worden gebruikt (kanaal 1 + 2). Terug naar 10 % van de lichtsterkte na afloop van de nalooptijd als oriëntatieverlichting voor gangen of doorgangszones. Geïntegreerde uitschakelwaarschuwing. Standaarduitvoering als inbouwapparaat. Opbouw of plafondinbouw met Toebehoren. Afdekraam en designring eenvoudig verwisselbaar/overschilderbaar. Uitbreiding van het detectiebereik door aansluiting van slave-apparaten. Gerichte afscherming van de zone met behulp van meegeleverd lensmasker. Technische gegevens: Apparaatcategorie: Plafondaanwezigheidssensor; Productinformatie: Let op de Verklaring installatieautomaat in het downloadgedeelte van het product.; Leveringsomvang: inclusief lensmasker; Op afstand te bedienen: ja; Montagevariant: Inbouw / apparaatdoos Ø 68 mm; Montageplaats: Plafond; Type aansluiting: Insteekklem; Aansluitbare kabeldiameter: 1.5 – 2.5 mm²; Afmetingen: Hoogte 70 mm, Ø 108 mm; Gewicht: 0,153 kg; Materiaal: UV-gestabiliseerd polycarbonaat; Beschermingsgraad: IP20; Beschermingsgraad met toebehoren: IP54 met opbouwdoos (separaat bestellen); Toegestane omgevingstemperatuur: -25 °C...+50 °C; Relatieve luchtvochtigheid: 5 – 93 %, niet condenserend; Kleur: wit, overeenkomstig RAL 9010; Besturingssysteem: 1 – 10 V; Beschermingsklasse: II; Nom. spanning: 230 V ~ / 50 Hz; Inschakelstroom: 800 A / 200 µs; Opgenomen vermogen: 0.3 W; Detectiehoek: 360°; Detectieafstand schuin: 32 m elliptisch; Detectieafstand frontaal: Ø 11 m; Detectiebereik: tot 402 m²; Aanbevolen Montagehoogte: 3 m; Max. Aanbevolen Montagehoogte: 10 m; Helderheidswaarde: 5 – 2000 lx; Aantal verlichtingskanalen: 1; Aantal HVAC-kanalen: 1; Impulsgeveringang verlichting: 1; Impulsgeveringang HVAC: ja; Slave-ingang: ja; Max. aantal slave-melders: 10; Modus: Halfautomatisch, Volautomatisch; Uitschakelvertraging: 300 s; Inschakelvertraging: 30 s; Constante lichtregeling: ja; Kanaal: C1 Verlichting; Functie: schakelen, Regelen, Dimmen; Schakelvermogen: 230 V/50 Hz, 16 AX2300 W/10 A (cos phi = 1)1150 VA/5 A (cos phi = 0,5)600 W LED; Schakelcontact: maakcontact / potentiaalvoerend; Impulsgeveringang: ja; Impulsfunctie: ja; nalooptijd: 60 s...15 min (stapsgewijs verstelbaar); Oriëntatieverlichting: 10 % lichtvermogen; nalooptijd oriëntatieverlichting: 60 s...60 min; Kanaal: C2 HVAC; Functie: schakelen; Schakelvermogen: 230 V ~/2 A, 24 V =/2 A, Capacitieve last/EVSA’s max. inschakelstroom 30 A/20 ms; Impulsgeveringang: ja; Impulsfunctie: ja; nalooptijd: 60 s...120 min (stapsgewijs verstelbaar).
