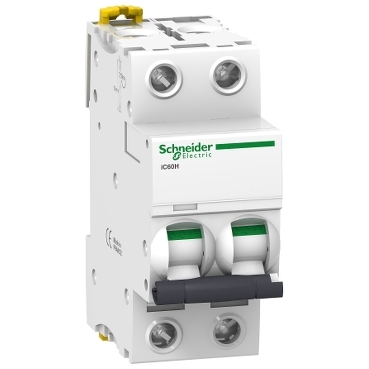

Schneider A9F89210: modulaire automaat – iC60H – 2 polen – 10 A – C curve
Specificaties
Hoofdkenmerken
| apparaattoepassing |
Distributie |
| gamma |
Acti9 |
| productnaam |
Acti 9 iC60 |
| type product of component |
Miniatuur vermogensschakelaar |
| korte naam apparaat |
IC60H |
| beschrijving polen |
2P |
| aantal beveiligde polen |
2 |
| [In] nominale stroom |
10 A |
| type net |
AC
DC |
| technologie uitschakeleenheid |
Thermisch-magnetisch |
| uitschakelcurve |
C |
| uitschakelvermogen |
10000 A Icn bij 400 V AC 50/60 Hz conform EN/IEC 60898-1
42 kA Icu bij 12…60 V AC 50/60 Hz conform EN/IEC 60947-2
10 kA Icu bij 440 V AC 50/60 Hz conform EN/IEC 60947-2
15 kA Icu bij 380…415 V AC 50/60 Hz conform EN/IEC 60947-2
30 kA Icu bij 220…240 V AC 50/60 Hz conform EN/IEC 60947-2
15 kA Icu bij <= 125 V DC conform EN/IEC 60947-2
42 kA Icu bij 100…133 V AC 50/60 Hz conform EN/IEC 60947-2 |
| gebruikscategorie |
Categorie A conform EN 60947-2
Categorie A conform IEC 60947-2 |
| geschiktheid voor isolatie |
Ja conform EN 60898-1
Ja conform EN 60947-2
Ja conform IEC 60898-1
Ja conform IEC 60947-2 |
| normen |
IEC 60947-2
EN 60898-1
EN 60947-2
IEC 60898-1 |
Complementaire kenmerken
| netfrequentie |
50/60 Hz |
| magnetische uitschakellimiet |
8 x In +/- 20 % |
| [Ics] nominaal service kortsluitvermogen |
15 kA 50 % conform EN 60947-2 – 220…240 V AC 50/60 Hz
7,5 kA 50 % conform EN 60947-2 – 380…415 V AC 50/60 Hz
5 kA 50 % conform EN 60947-2 – 440 V AC 50/60 Hz
15 kA 50 % conform IEC 60947-2 – 220…240 V AC 50/60 Hz
7,5 kA 50 % conform IEC 60947-2 – 380…415 V AC 50/60 Hz
5 kA 50 % conform IEC 60947-2 – 440 V AC 50/60 Hz
7500 A 75 % conform EN 60898-1 – 400 V AC 50/60 Hz
7500 A 75 % conform IEC 60898-1 – 400 V AC 50/60 Hz
21 kA 50 % conform IEC 60947-2 – 12…133 V AC 50/60 Hz
21 kA 50 % conform EN 60947-2 – 12…133 V AC 50/60 Hz
15 kA 100 % conform IEC 60947-2 – 72…125 V DC
15 kA 100 % conform EN 60947-2 – 72…125 V DC |
| begrenzingsklasse |
3 conform EN 60898-1
3 conform IEC 60898-1 |
| [Ui] nominale isolatiespanning |
500 V AC 50/60 Hz conform EN 60947-2
500 V AC 50/60 Hz conform IEC 60947-2 |
| [Uimp] nominale stoothoudspanning |
6 kV conform EN 60947-2
6 kV conform IEC 60947-2 |
| contacpositietindicatie |
Ja |
| type bediening |
Omschakelen |
| lokale signalering |
Uitschakelindicator |
| montagemodus |
Vast |
| montagesteun |
DIN-rail |
| verdeelblok |
Boven- of onderkant: JA |
| stap van 9 mm |
4 |
| hoogte |
85 mm |
| breedte |
36 mm |
| diepte |
78,5 mm |
| nettogewicht |
0,25 kg |
| kleur |
Wit |
| mechanische levensduur |
20000 cycli |
| elektrische levensduur |
10000 cycli |
| aansluitingen – klemmen |
Enkelvoudige klem (boven- of onderkant) 1…25 mm² stijve
Enkelvoudige klem (boven- of onderkant) 1…16 mm² flexibel |
| draadstriplengte |
14 mm voor boven- of onderkant aansluiting |
| aandraaimoment |
2 N.m boven- of onderkant |
| differentieelfunctie |
Apart blok |
Omgeving
| IP-beschermingsgraad |
IP20 conform IEC 60529
IP20 conform EN 60529 |
| vervuilingsgraad |
3 conform EN 60947-2
3 conform IEC 60947-2 |
| overspanningscategorie |
IV |
| tropicalisatie |
2 conform IEC 60068-1 |
| relatieve vochtigheid |
95 % bij 55 °C |
| werkingshoogte |
0…2000 m |
| omgevingstemperatuur bij werking |
-35…70 °C |
| omgevingstemperatuur bij opslag |
-40…85 °C |
Verpakkingseenheden
| Unit Type of Package 1 |
Db |
| Number of Units in Package 1 |
1 |
| Package 1 Height |
3,6 cm |
| Package 1 Width |
7,5 cm |
| Package 1 Length |
9,5 cm |
| Package 1 Weight |
218,0 g |
| Unit Type of Package 2 |
Gyári csomagolás |
| Number of Units in Package 2 |
6 |
| Package 2 Height |
8,6 cm |
| Package 2 Width |
9,8 cm |
| Package 2 Length |
22,0 cm |
| Package 2 Weight |
1,362 kg |
| Unit Type of Package 3 |
Doboz |
| Number of Units in Package 3 |
66 |
| Package 3 Height |
30,0 cm |
| Package 3 Width |
30,0 cm |
| Package 3 Length |
40,0 cm |
| Package 3 Weight |
15,498 kg |
Contractuele waarborg
| Garantie |
18 months |
