Omschrijving

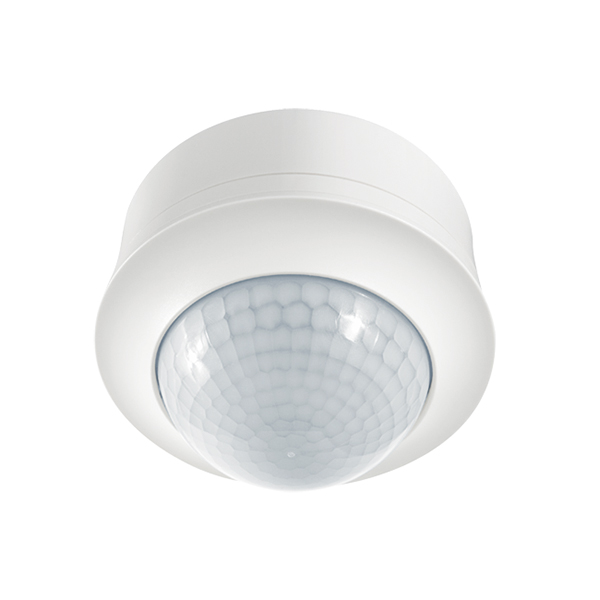

Plafondaanwezigheidssensor 360° opbouw, ber. Ø = 24 m, schakelen, 2 lichtgr, HVAC, op afstand bedienbaar. Aanwezigheidssensor met 360° detectiehoek voor plafondmontage (opbouw). Bereik tot 24 m diameter bij een aanbevolen montagehoogte van 3 m en voor een onafhankelijke regeling van 2 verlichtingszones (raam- en binnenzone) op basis van aanwezigheid en daglicht. Extra schakelcontact (kanaal 3) HVAC voor het schakelen van een andere lichtbron of voor het aansturen van verwarming/ventilatie/airco op basis van aanwezigheid. Beide verlichtingskanalen en HVAC-contact met 16 A hoogvermogenrelais (wolfraam voorloopcontact) speciaal voor het schakelen van capacitieve lasten zoals o.a. EVSA's, fluorescentielampen met parallelcompensatie, compacte fluorescentielampen, spaarlampen. Ideaal voor installatie op grote hoogte tot 10 mzoals in sporthallen, magazijnen etc.. Ingebouwd fabrieksprogramma dus onmiddellijk bedrijfsklaar. Eenvoudig te programmeren via afstandsbediening met "blue mode"-technologie of via instelelementen. Geïntegreerde keuzeschakelaar voor instelling met afstandsbediening of via regelaars - Bescherming tegen bedieningsfouten en vandalisme. Afscherming van storingsbronnen door regeling van de gevoeligheid via DIP-schakelaar. Extra pulsingang per kanaal met omschakelfunctie "Ruimte = AAN + UIT/Gang = AAN". Melder kan vol- of halfautomatisch worden gebruikt. Standaarduitvoering als opbouwapparaat. Uitbreiding van het detectiebereik door aansluiting van slave-apparaten. Gerichte afscherming van de zone met behulp van meegeleverd lensmasker. Technische gegevens: Apparaatcategorie: Plafondaanwezigheidssensor; Productinformatie: Let op de Verklaring installatieautomaat in het downloadgedeelte van het product.; Op afstand te bedienen: ja; Montagevariant: Opbouw; Montageplaats: Plafond; Type aansluiting: Insteekklem; Aansluitbare kabeldiameter: 1.5 mm²; Afmetingen: Hoogte 74 mm, Ø 108 mm; Gewicht: 0,221 kg; Materiaal: UV-gestabiliseerd polycarbonaat; Beschermingsgraad: IP20; Toegestane omgevingstemperatuur: -25 °C...+50 °C; Relatieve luchtvochtigheid: 5 – 93 %, niet condenserend; Kleur: wit, overeenkomstig RAL 9010; Besturingssysteem: ON/OFF; Beschermingsklasse: II; Nom. spanning: 230 V ~ / 50 Hz; Inschakelstroom: 800 A / 200 µs; Opgenomen vermogen: 0.3 W; Detectiehoek: 360°; Detectieafstand schuin: Ø 24 m; Detectieafstand frontaal: Ø 11 m; Detectieafstand aanwezigheidsbereik: Ø 8 m; Detectiebereik: tot 453 m²; Aanbevolen Montagehoogte: 3 m; Max. Aanbevolen Montagehoogte: 10 m; Helderheidswaarde: 5 – 2000 lx; Aantal verlichtingskanalen: 2; Aantal HVAC-kanalen: 1; Impulsgeveringang verlichting: 2; Impulsgeveringang HVAC: ja; Slave-ingang: ja; Max. aantal slave-melders: 10; Modus: Halfautomatisch, Volautomatisch; Uitschakelvertraging: 300 s; Inschakelvertraging: 30 s; Kanaal: C1 Verlichting; Functie: schakelen; Schakelvermogen: 230 V/50 Hz2300 W/10 A (cos phi = 1)1150 VA/5 A (cos phi = 0,5)600 W LED; Schakelcontact: maakcontact / potentiaalvoerend; Impulsgeveringang: ja; Impulsfunctie: ja; nalooptijd: 60 s...30 min (stapsgewijs verstelbaar); Kanaal: C2 Verlichting; Functie: schakelen; Schakelvermogen: 230 V/50 Hz2300 W/10 A (cos phi = 1)1150 VA/5 A (cos phi = 0,5)600 W LED; Schakelcontact: maakcontact / potentiaalvoerend; Impulsgeveringang: ja; Impulsfunctie: ja; nalooptijd: 60 s...30 min (stapsgewijs verstelbaar); Kanaal: C3 HVAC; Functie: schakelen; Schakelvermogen: 230 V/50 Hz, 16 AX1000 W/4,5 A (cos phi = 1)500 VA/2,25 A (cos phi = 0,5)250 W LED; Schakelcontact: maakcontact / potentiaalvrij; nalooptijd: 60 s...15 min (stapsgewijs verstelbaar).
