Omschrijving

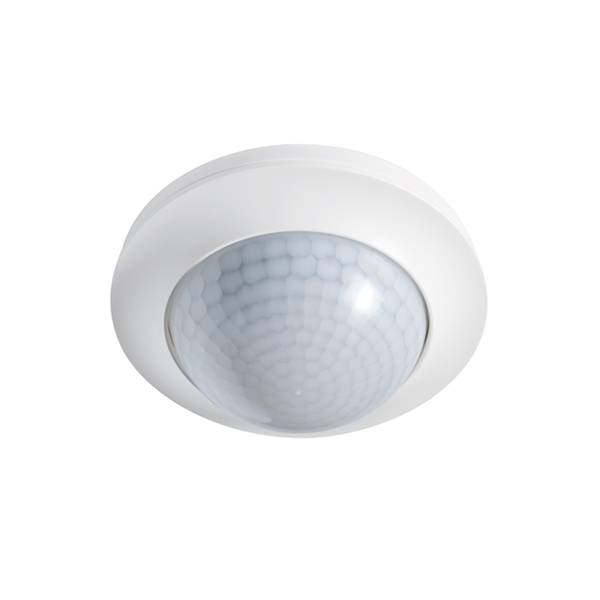

Plafondaanwezigheidssensor 360° inbouw, bereik ca. Ø 24 m, maakcontact potentiaalvrij, op afstand bedienbaar. Aanwezigheidssensor met 360° detectiehoek en voor plafondmontage. Bereik tot 24 m diameter bij een aanbevolen montagehoogte van 3 m voor toepassing in o.a. kantoren, klaslokalen, vergaderruimtes en doorgangszones met daglicht. Ideaal voor installatie op grote hoogte tot 10 mzoals in sporthallen, magazijnen etc.. 16 A hoogvermogenrelais (wolfraam voorloopcontact) speciaal voor het schakelen van capacitieve lasten zoals o.a. EVSA's, fluorescentielampen met parallelcompensatie, compacte fluorescentielampen, spaarlampen. Ingebouwd fabrieksprogramma dus onmiddellijk bedrijfsklaar. Automatische lichtregeling (kanaal 1) op basis van aanwezigheid en daglicht. Extra potentiaalvrij schakelcontact (kanaal 2) HVAC voor het aansturen van verwarming/ventilatie/airco op basis van aanwezigheid. Eenvoudig te programmeren via afstandsbediening met "blue mode"-technologie of via instelelementen (potentiometers). Geïntegreerde keuzeschakelaar voor instelling via afstandsbediening of via regelaars - Bescherming tegen bedieningsfouten en vandalisme. Afscherming van storingsbronnen door regeling van de gevoeligheid via DIP-schakelaar. Extra pulsingang met omschakelfunctie "Ruimte = AAN + UIT/Gang = AAN". Sensor kan vol- of halfautomatisch worden gebruikt (kanaal 1). Standaarduitvoering als inbouwapparaat. Opbouw of plafondinbouw met Toebehoren. Afdekraam en designring eenvoudig verwisselbaar/overschilderbaar (als accessoire verkrijgbaar in de kleur zilver). Uitbreiding van het detectiebereik door aansluiting van slave-apparaten. Gerichte afscherming van de zone met behulp van meegeleverd lensmasker. Technische gegevens: Apparaatcategorie: Plafondaanwezigheidssensor; Productinformatie: Let op de Verklaring installatieautomaat in het downloadgedeelte van het product.; Leveringsomvang: inclusief lensmasker; Op afstand te bedienen: ja; Montagevariant: Inbouw / apparaatdoos Ø 68 mm; Montageplaats: Plafond; Type aansluiting: Insteekklem; Aansluitbare kabeldiameter: 1.5 – 2.5 mm²; Afmetingen: Hoogte 70 mm, Ø 108 mm; Gewicht: 0,153 kg; Materiaal: UV-gestabiliseerd polycarbonaat; Beschermingsgraad: IP20; Beschermingsgraad met toebehoren: IP54 met opbouwdoos (separaat bestellen); Toegestane omgevingstemperatuur: -25 °C...+50 °C; Relatieve luchtvochtigheid: 5 – 93 %, niet condenserend; Kleur: wit, overeenkomstig RAL 9010; Besturingssysteem: ON/OFF; Beschermingsklasse: II; Nom. spanning: 230 V ~ / 50 Hz; Inschakelstroom: 800 A / 200 µs; Opgenomen vermogen: 0.3 W; Stand-byverbruik: < 0,3 W; Detectiehoek: 360°; Detectieafstand schuin: Ø 24 m; Detectieafstand frontaal: Ø 11 m; Detectieafstand aanwezigheidsbereik: Ø 8 m; Detectiebereik: tot 453 m²; Aanbevolen Montagehoogte: 3 m; Max. Aanbevolen Montagehoogte: 10 m; Helderheidswaarde: 5 – 2000 lx; Aantal verlichtingskanalen: 1; Aantal HVAC-kanalen: 1; Impulsgeveringang verlichting: 1; Slave-ingang: ja; Max. aantal slave-melders: 10; Modus: Halfautomatisch, Volautomatisch; Uitschakelvertraging: 300 s; Inschakelvertraging: 30 s; Kanaal: C1 Verlichting; Functie: schakelen; Schakelvermogen: 230 V/50 Hz, 16 AX2300 W/10 A (cos phi = 1)1150 VA/5 A (cos phi = 0,5)600 W LED; Schakelcontact: maakcontact / potentiaalvoerend; Impulsgeveringang: ja; Impulsfunctie: ja; nalooptijd: 60 s...30 min (stapsgewijs verstelbaar); Kanaal: C2 HVAC; Functie: schakelen; Schakelvermogen: 230 V ~/2 A, 24 V =/2 A, Capacitieve last/EVSA’s max. inschakelstroom 30 A/20 ms; Schakelcontact: maakcontact / potentiaalvrij; Impulsfunctie: ja; nalooptijd: 300 s...120 min (stapsgewijs verstelbaar).
